Allen & Heath Sq7+

Allen & Heath SQ7+ è un mixer digitale per applicazioni live, touring, installazioni e studio di registrazione, dotato di core XCVI 96kHz, 48 canali di processing, 4 RackUltra FX dedicati e 8 FX engine standard per un totale di 12 effetti simultanei. La registrazione multitraccia è effettuabile su computer tramite USB-B 32 In/32 Out oppure su memorie di massa esterne via USB-A. La porta SLink 128x128 e lo slot di espansione dedicato consentono integrazione con stagebox e protocolli Dante, Waves e MADI, affiancando le connessioni già presenti: 32 In XLR mic/line, 16 Out XLR analogiche e uscita AES3 stereo digitale.

Allen & Heath SQ7+ rappresenta la configurazione più estesa della piattaforma SQ+, progettata per applicazioni FOH, monitor e installazioni complesse dove è richiesta la massima capacità di controllo fisico e gestione del routing. Il sistema è basato su core XCVI FPGA a 96kHz con profondità fino a 96 bit e latenza inferiore a 0.7 ms, garantendo coerenza di fase e integrità del segnale lungo tutta la catena audio.

L’architettura gestisce 48 canali di input completamente processati verso 44 bus, con 12 mix configurabili, 6 matrici e routing totalmente patchabile. Ogni canale include polarità, trim, HPF variabile, gate/expander con sidechain completo, EQ parametrico a 4 bande, compressore avanzato e delay fino a 341 ms. I bus di mix includono GEQ a 28 bande, PEQ, compressione e delay fino a 682 ms.

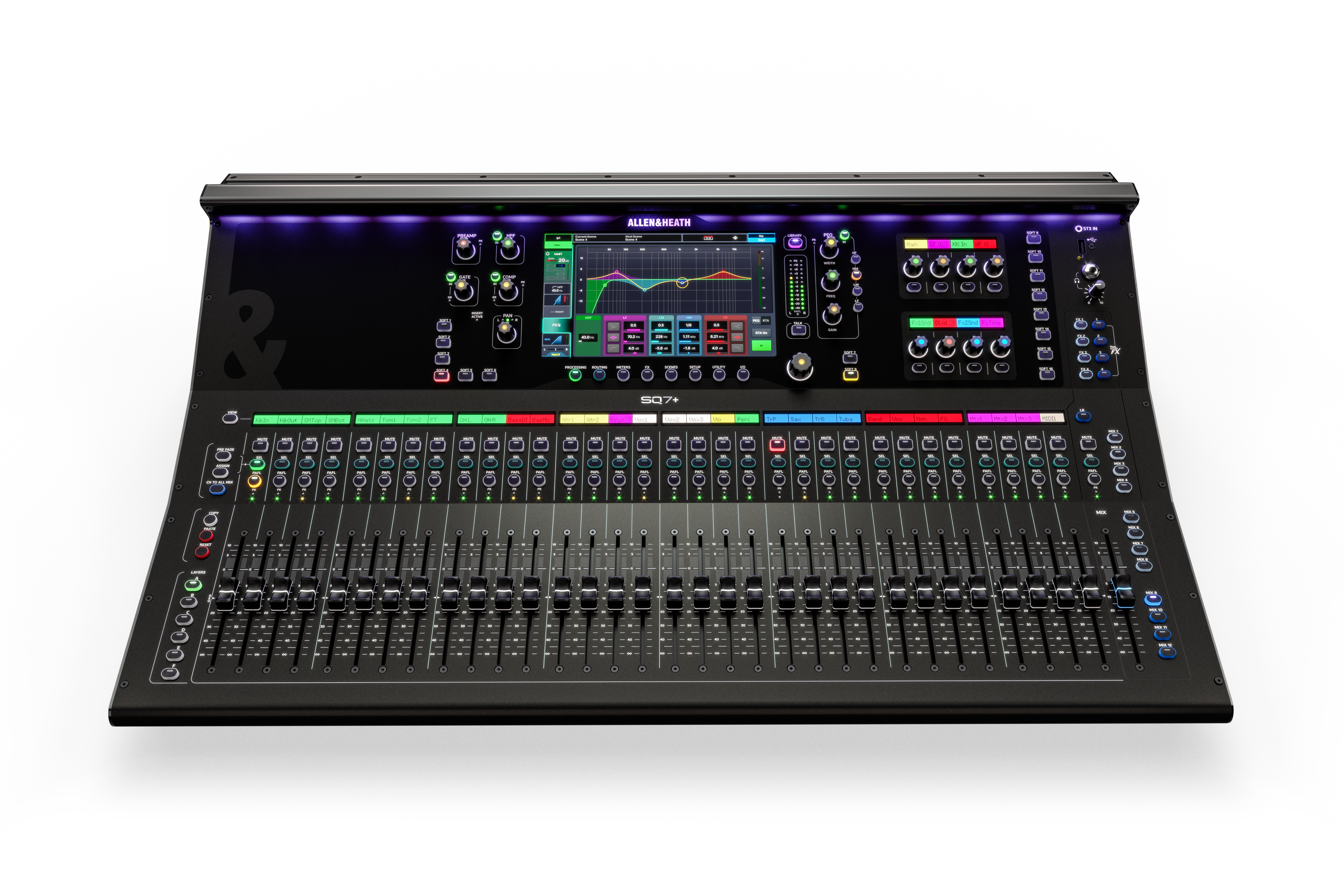

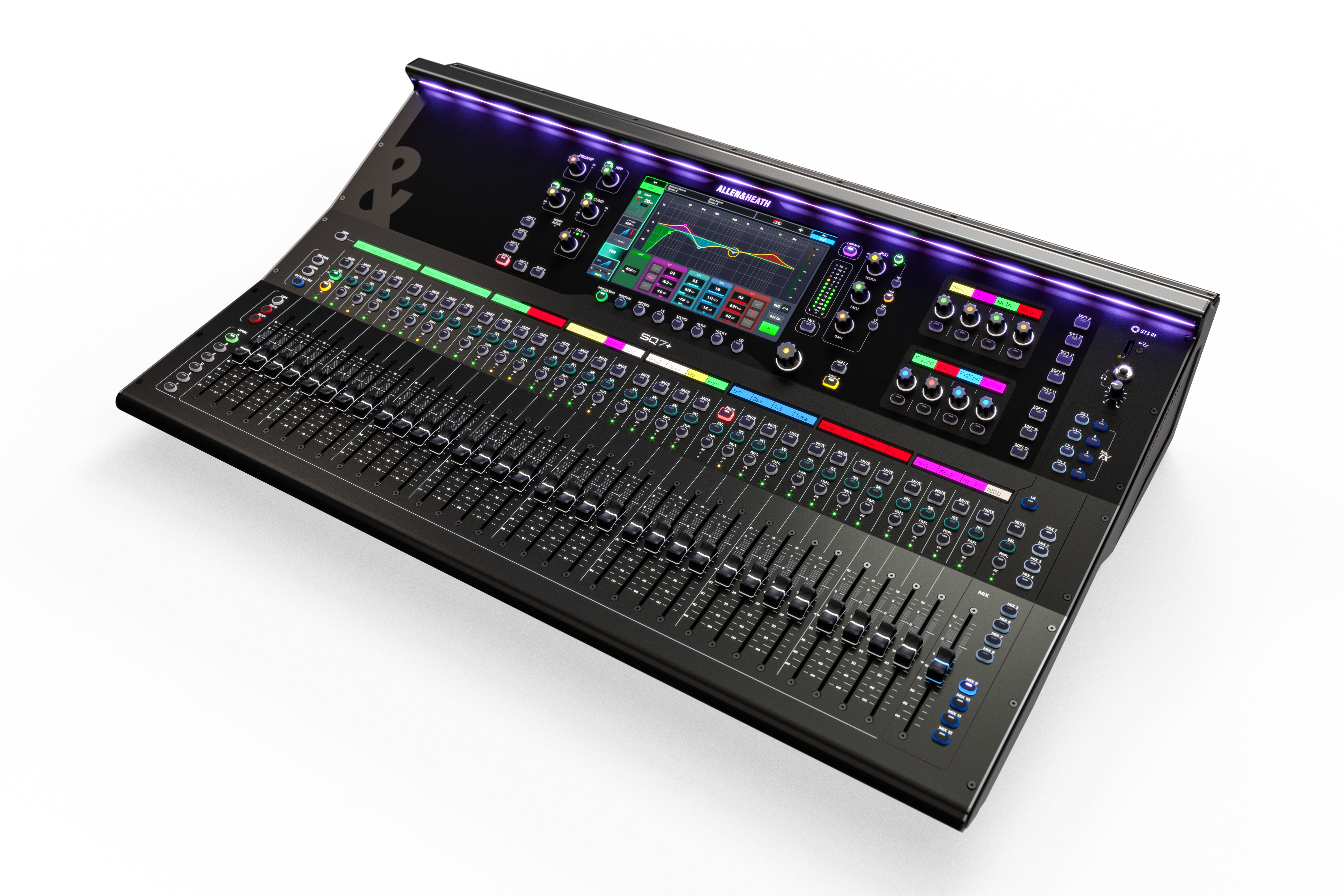

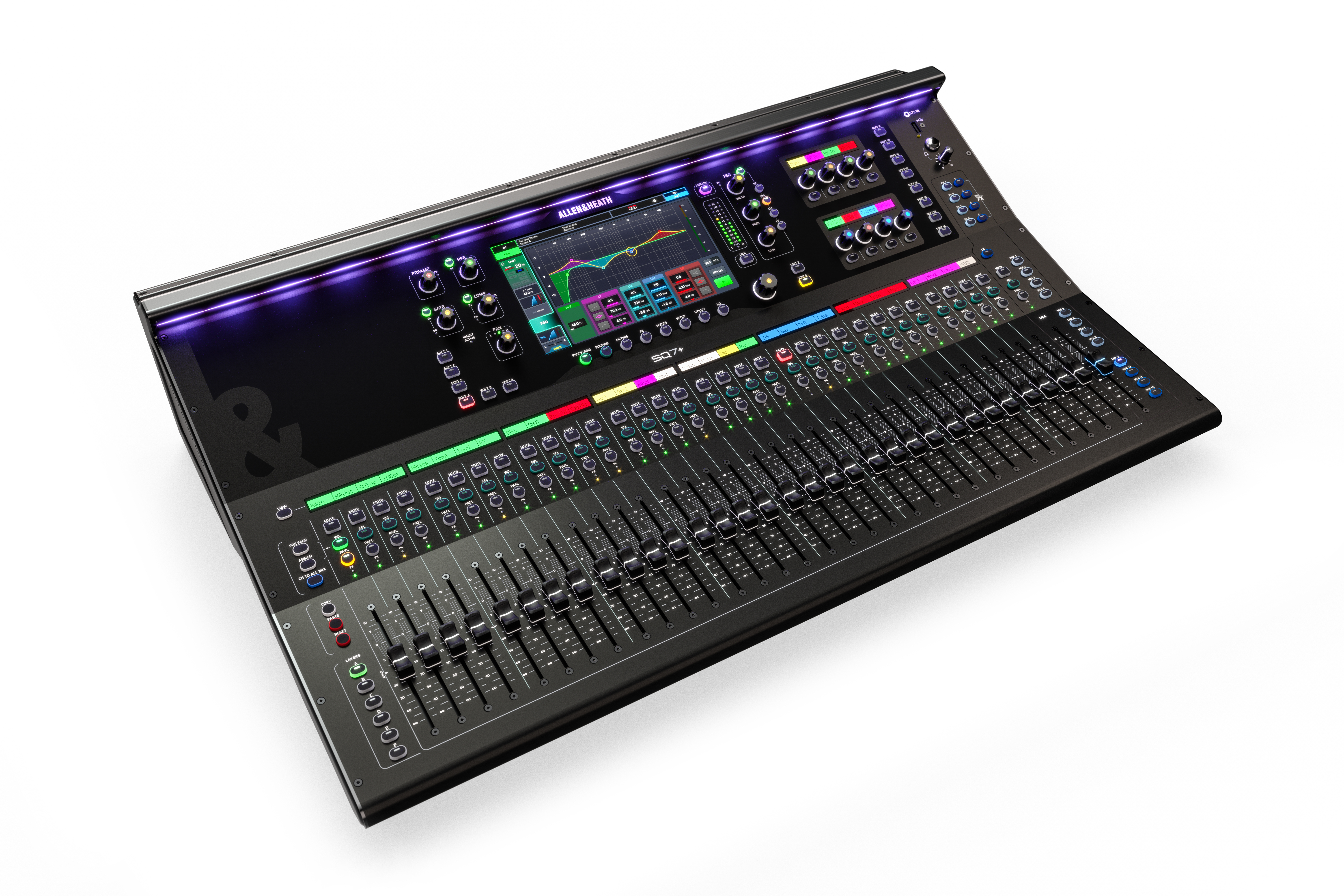

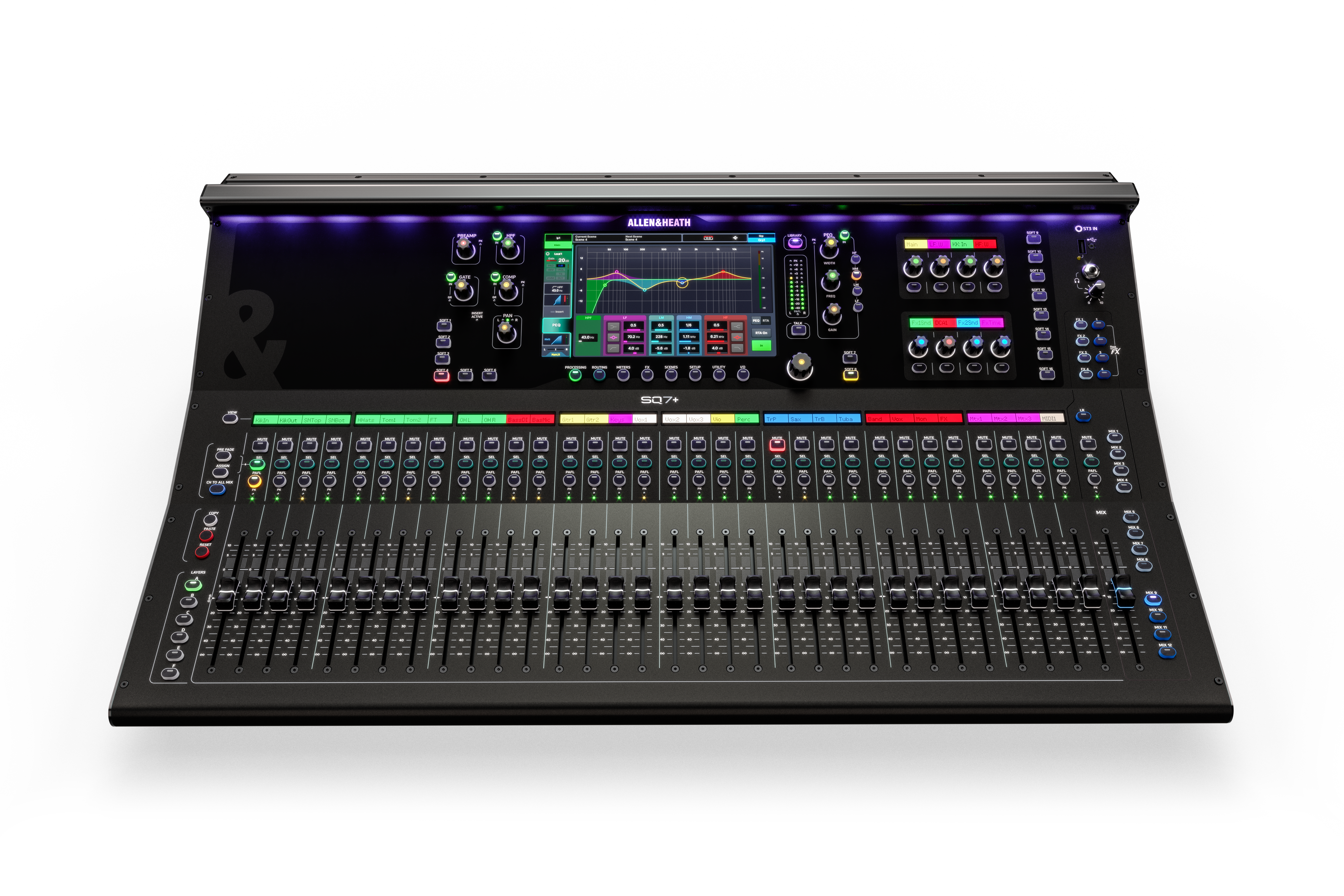

La superficie integra 33 fader motorizzati da 100 mm su 6 layer, consentendo accesso simultaneo a un numero maggiore di canali rispetto ai modelli inferiori, con benefici concreti in contesti live complessi. La funzione CH to All Mix consente la gestione simultanea delle mandate, ottimizzando workflow FOH e monitor.

Il touchscreen capacitivo da 9” (1024x600) gestisce routing, processing e configurazione tramite workflow touch-and-turn. La presenza di 16 SoftKeys e 8 SoftRotary consente controllo avanzato e personalizzabile.

La sezione effetti comprende 8 FX engine e 4 RackUltra FX con algoritmi avanzati utilizzabili come send/return o insert. Il sistema supporta DEEP processing con modelli dinamici avanzati senza impatto su latenza o risorse.

Sono integrati due Automatic Mic Mixer configurabili fino a 48 canali, RTA dual analyzer, generatore di segnale e gestione scene con 300 memorie.

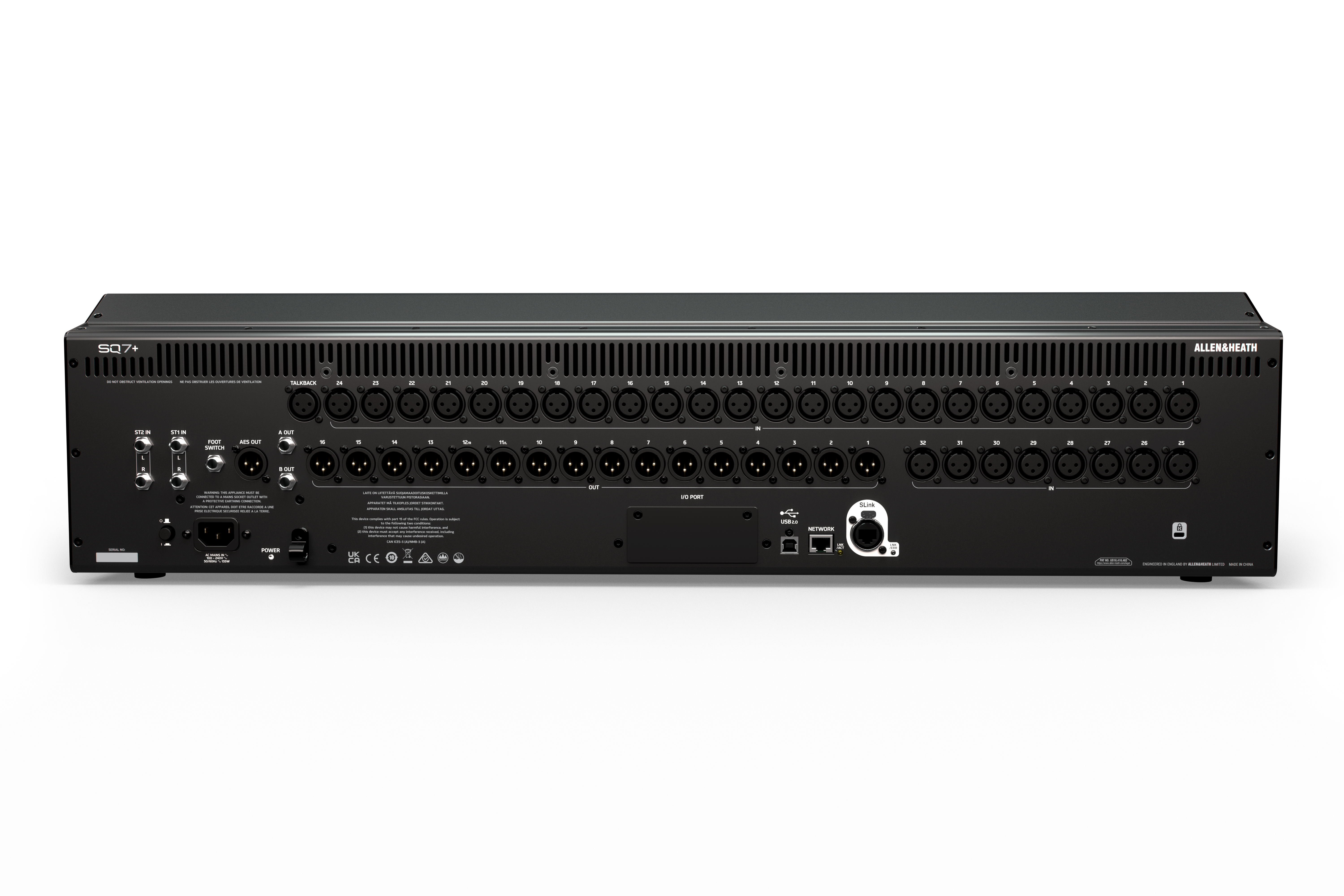

La connettività include 32 ingressi XLR mic/line con gain fino a +60 dB, pad -20 dB e phantom, ingressi stereo TRS e mini jack, 16 uscite XLR, uscite TRS e uscita AES3. La porta SLink 128x128 consente integrazione con stagebox, sistemi ME e protocolli digitali avanzati.

L’interfaccia USB-B 32In/32Out consente registrazione multitraccia e integrazione con i software DAW, mentre l'USB-A supporta recording diretto. Il controllo remoto è disponibile via rete su piattaforme desktop e mobile.

Rispetto al modello SQ-7, SQ7+ introduce maggiore potenza di elaborazione, 4 FX RackUltra, interfaccia utente aggiornata e miglioramenti nell'interazione e gestione delle funzioni.

Specifiche tecniche Allen & Heath SQ7+

Core: XCVI FPGA 96kHz fino a 96 bit
Latenza: <0.7 ms
Canali input: 48
Bus: 44
Mix: 12
Matrici: 6
Fader: 33 motorizzati 100mm
Layer: 6
Touchscreen: 9” capacitivo 1024x600
SoftKeys: 16
SoftRotary: 8

INGRESSI
Ingressi mic/line: 32 XLR
Gain: 0–60 dB
Pad: -20 dB
Impedenza: >4kΩ
Livello max ingresso: +30 dBu
THD+N: 0.0015% / 0.003%
Phantom: +48V

INPUT STEREO
TRS + mini jack
Trim: ±24 dB
Livello max: +22 / +18 dBu

OUTPUT
16 XLR + 2 TRS
Livello nominale: +4 dBu
Livello max: +22 dBu
Rumore residuo: -91 dBu
AES3

PROCESSING INPUT
HPF 20Hz–2kHz
Gate/Expander con sidechain completo
EQ 4 bande parametrico
Compressore avanzato con parallel path
Delay fino a 341 ms

PROCESSING MIX
GEQ 28 bande
PEQ 4 bande
Compressore
Delay fino a 682 ms

FX
8 FX engine + 4 RackUltra
Algoritmi: Reverb, Delay, Chorus, Flanger, Phaser
RackUltra: Harmoniser, Saturator, Vocal FX

DEEP PROCESSING
Compressori avanzati, Expander, GEQ

AUTOMATION
Scene: 300
AMM: fino a 48 canali
RTA dual

CONNETTIVITÀ
SLink 128x128
USB-B 32x32
USB-A recording
Network TCP/IP
MIDI TCP/IP e USB

AUDIO
Dynamic range: 112 dB
Risposta: 20Hz–20kHz +0/-0.5dB
THD+N: 0.002%
Headroom: +18 dB

ALIMENTAZIONE
100–240V AC

Dimensioni e peso: 514.9x804x198.5 mm; 18.42 kg
